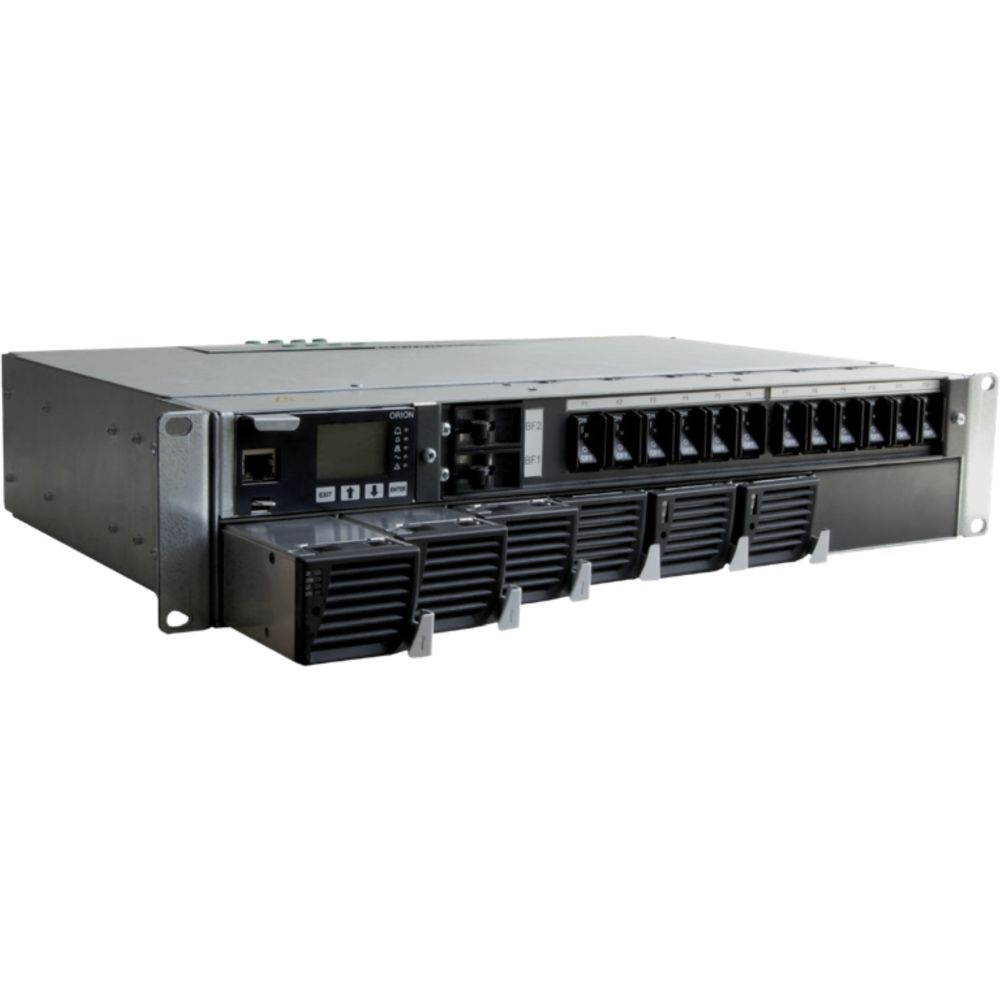

DC ST802 – Modulares -48 VDC USV System
Die DC ST802 ist ein modulares -48 VDC USV System von Effekta für die Montage in 19 Zoll Rack Schränken, das Steckplätze für 6x 850 Watt Gleichrichter (GR 850) bietet und somit maximal 5100 Watt liefern kann. Es hat außerdem einen Wirkungsgrad von bis zu 95.2 % und ist zusätzlich sowohl mit programmierbaren Relaiskontakten als auch 2x internen Sicherungen (100 A) ausgestattet.
DC ST802 – Modulares -48 VDC USV System mit Steckplätzen für bis zu 6x 850 Watt Gleichrichter (GR 850) von Effekta

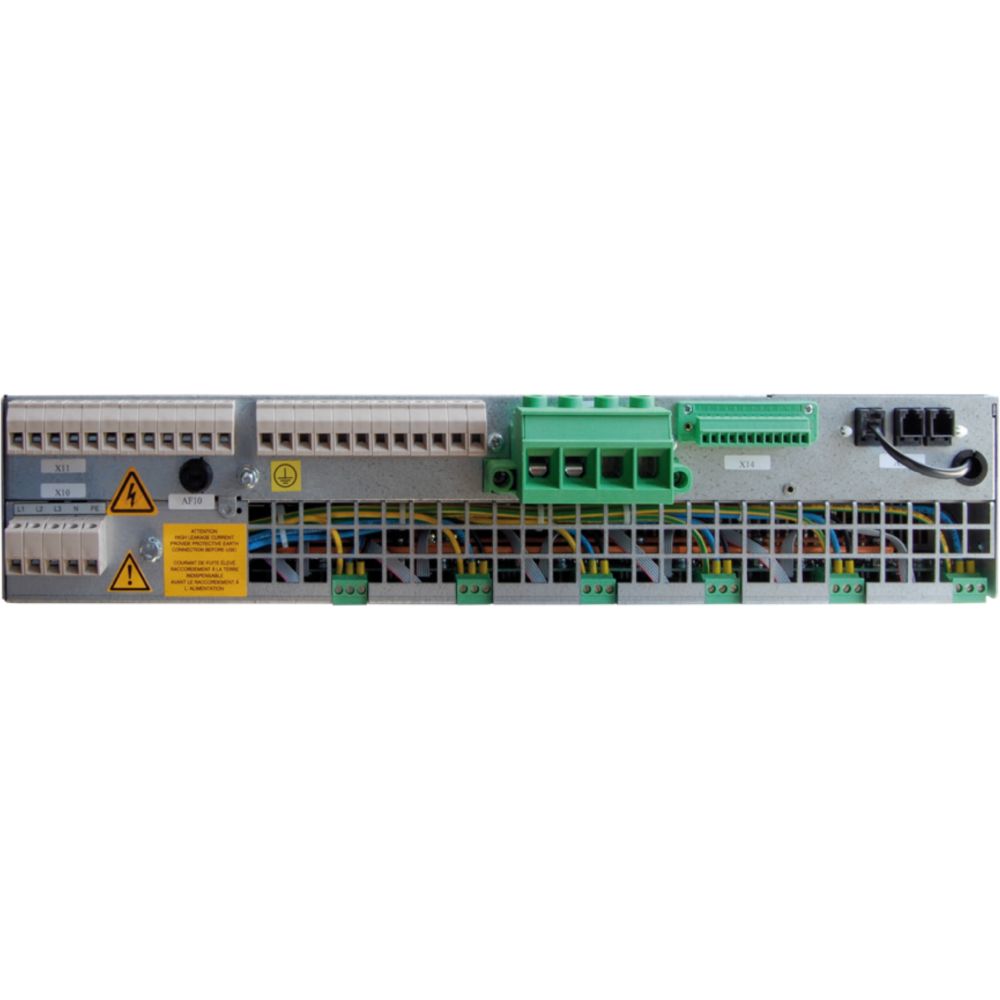

Die DC ST802 ist ein modulares -48 VDC USV System des Hersteller Effekta, das ebenfalls für TPS Anwendungen eingesetzt werden kann und mit Steckplätzen für bis zu 6x 850 Watt Gleichrichter (GR 850) ausgestattet ist, um eine maximale Leistung von 5100 Watt liefern zu können. Der Anschluss der Geräte erfolgt über konfigurierbare Schraubklemmen, die auf der Rückseite zu finden sind. Dieses modulare Stromversorgungssystem wurde für die Montage in 19 Zoll Rack Schränken entwickelt und hat außerdem einen maximalen Wirkungsgrad von 95.2 %. Der integrierte Temperatursensor ermöglicht eine temperaturgeregelte Batterieladung und Lüftung. Dadurch können mögliche Schäden aufgrund von Überhitzung verhindert werden.

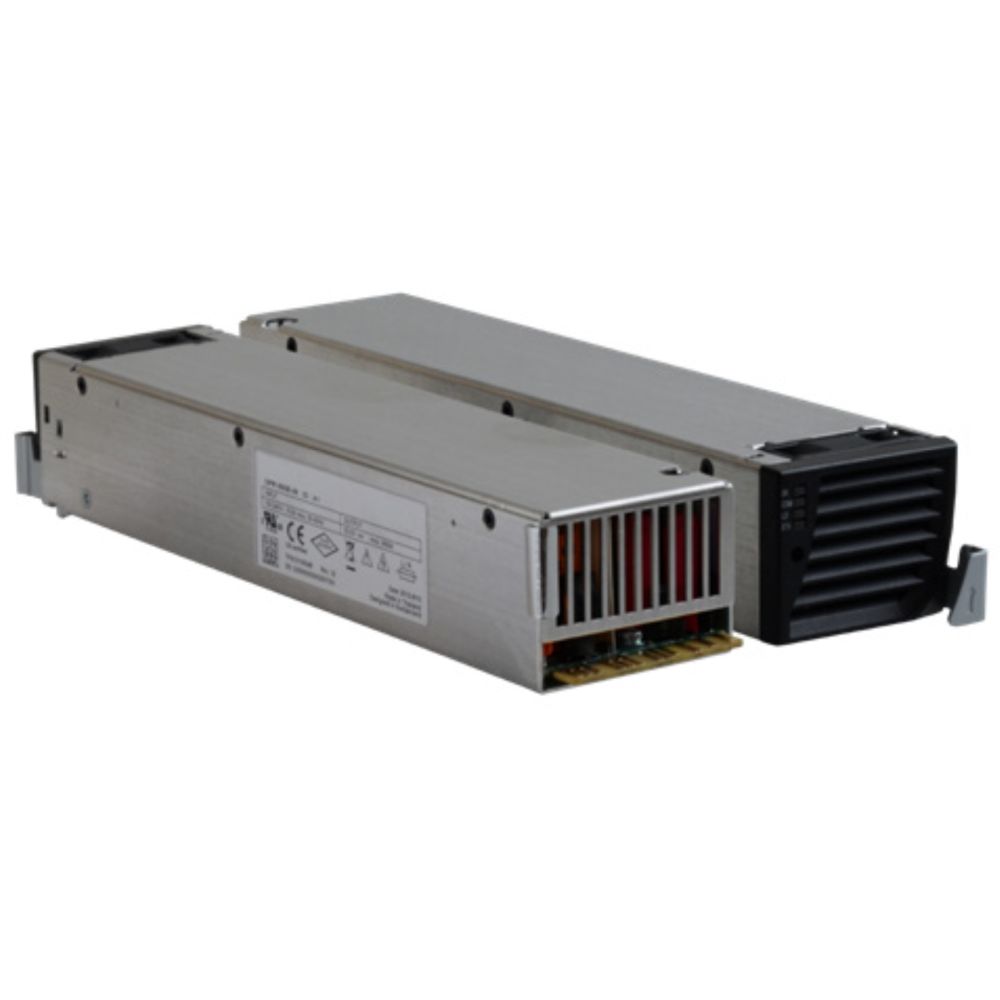

- Das DC ST802 Stromversorgungssystem von Effekta verfügt über Steckplätze für bis zu 6x 850 Watt GR 850 Gleichrichter und kann daher eine maximale Ausgangsleistung von 5100 Watt liefern. Der Anschluss der Geräte erfolgt über konfigurierbare Schraubklemmen auf der Rückseite.
- Es bietet außerdem einen Wirkungsgrad von bis zu 95.2 %, programmierbare Relaisausgänge, magnetisch-hydraulische Leitungsschutzschalter (max. 12 Stück, 2-30 A) und einen integrierten Temperatursensor für temperaturgeregelte Batterieladung und Lüftung.
- Dieses modulare -48 VDC USV System ermöglicht es die Gleichrichter, wenn nötig, parallelredundant zu nutzen und wird über die 230 VAC Eingänge (3x L/N/PE) mit Strom versorgt. Diese Eingänge haben einen Spannungsbereich von 80-300 Vrms und sollten abgesichert sein (10 A pro Gleichrichter).

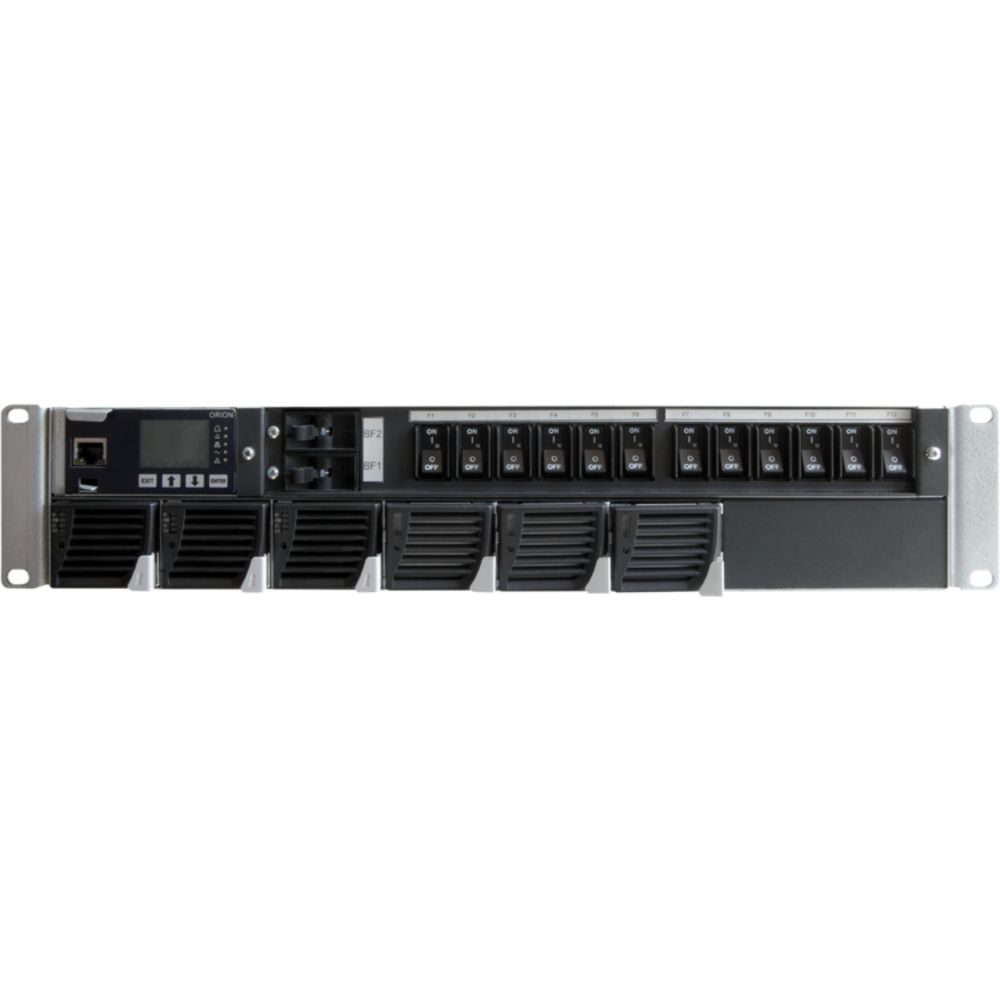

- Der interne Orion System Controller erleichtert sowohl die Anzeige der momentanen Batterieladung als auch die Darstellung wichtiger Informationen. Im Efficiency Modus erleichtert er es ebenfalls die Betriebskosten zu senden, da nicht verwendete Module (Gleichrichter) automatisch ausgeschaltet werden.
- Diese Effekta USV wurde für die Montage in 19 Zoll Rack Schränken entwickelt, eignet sich für TPS Anwendungen, hat ein Schutzart IP20 konformes Gehäuse, ist ca. 10.6 kg schwer (mit 6x Gleichrichtern) und kann bei Temperaturen zwischen -35 °C und 60 °C im Betrieb sein.
